Bauform für Klassikgitarre
Grundidee

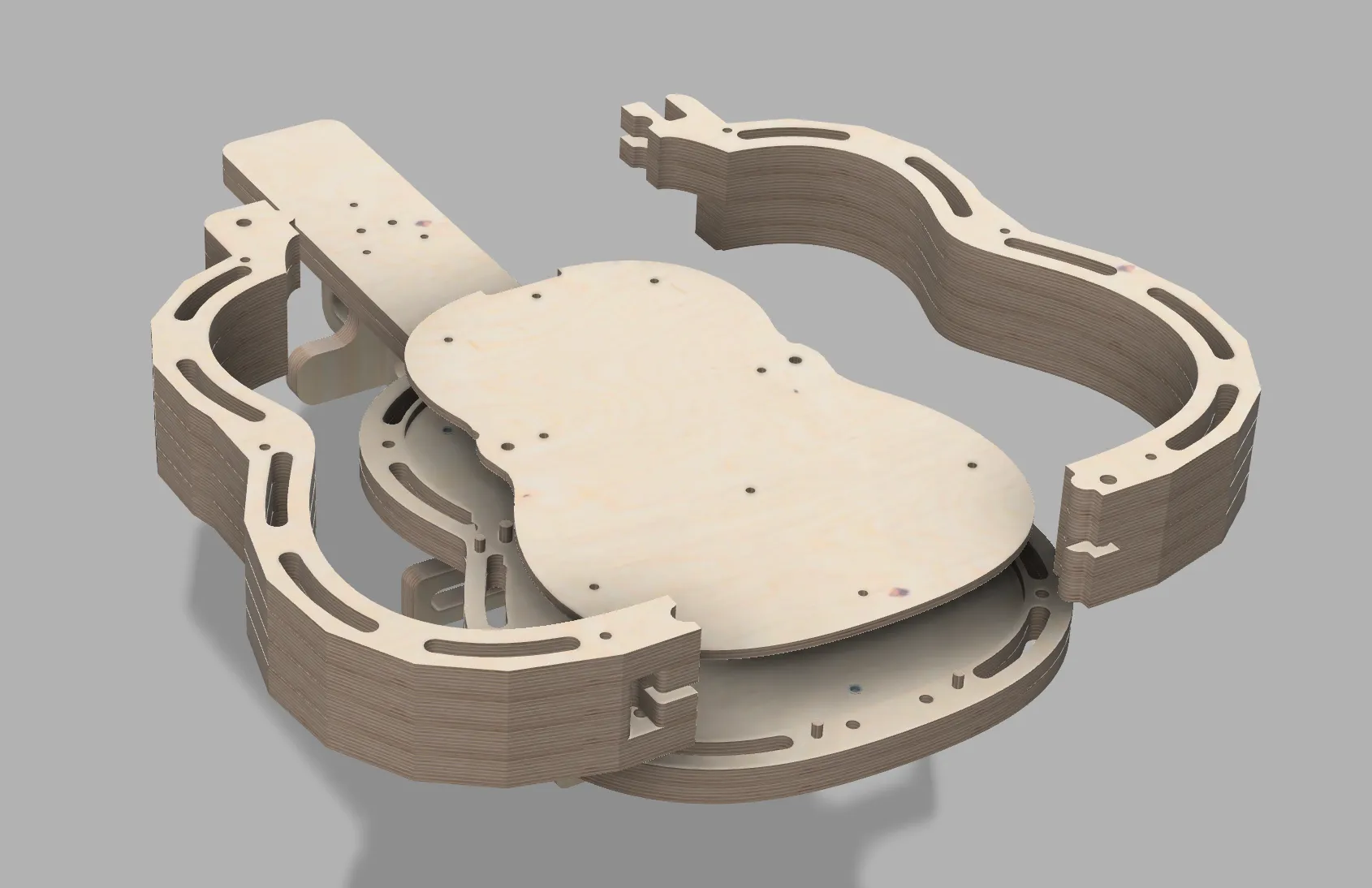

Die Bauform besteht im Wesentlichen aus 4 Teilen:
- Einer Grundplatte mit austauschbaren Deckenwölbungen
- Zwei Zargenformen
- Einer Unterlage für den Hals - mit verstellbarem Halswinkel

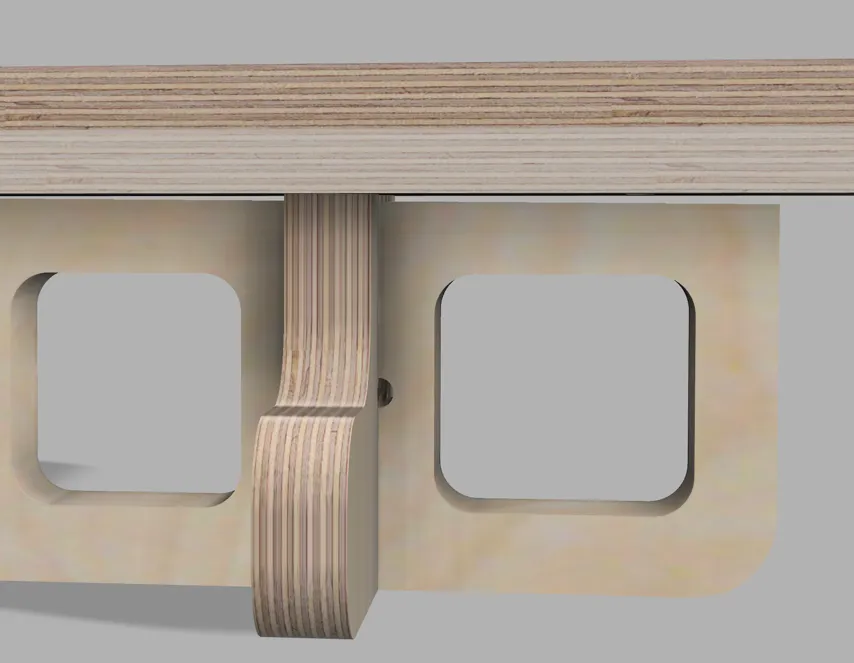

- Einem Ständer unter der Form
Die einzelnen Teile werden mit Inbusschrauben verbunden und durch Dübel arretiert.
Grundplatte
Die Grundplatte dient zum Aufleimen der Deckenbalken und zum Verleimen der Decke mit den Zargen:

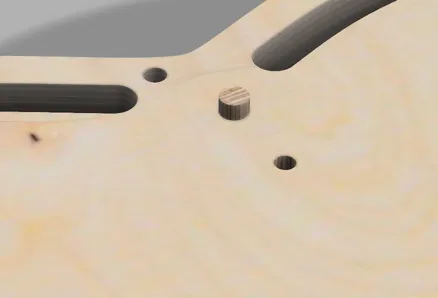

Damit die Decke immer an der richtigen Stelle ist, wird die Decke über Dübel in der richtigen Position gehalten:
In die Grundplatte können unterschiedliche Deckenformen eingelegt werden, damit können Gitarren mit unterschiedlicher Deckenwölbung gebaut werden:

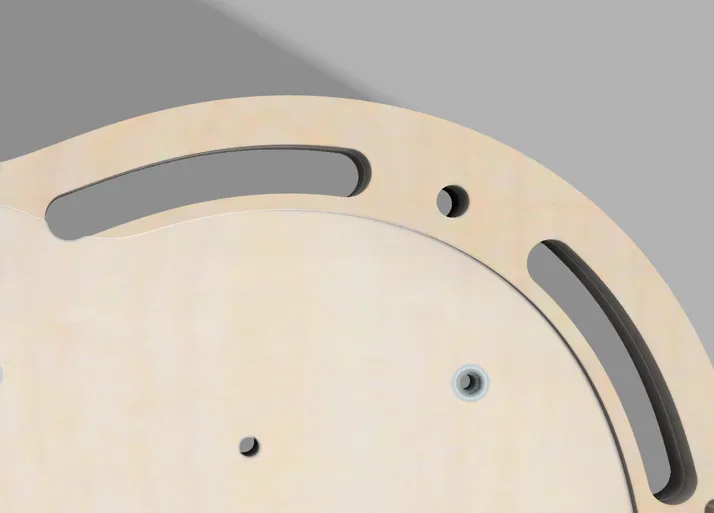

Die Deckenform wird dabei über eingelassene Gewindebuchsen mit der Grundplatte verschraubt:

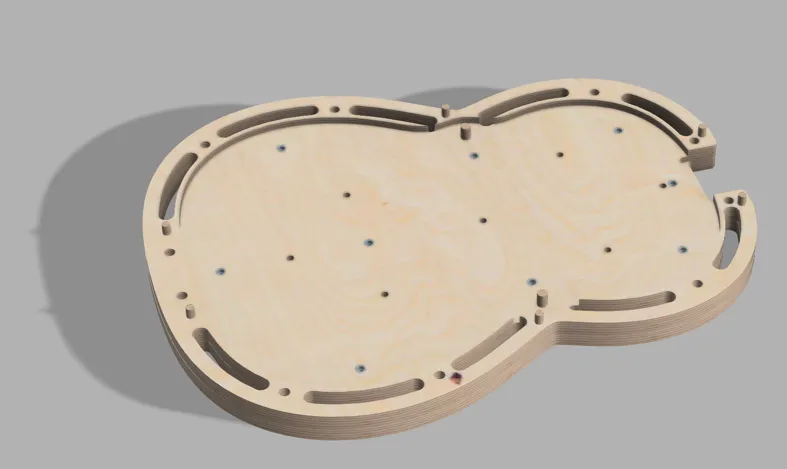

Aussparungen am Rand der Grundplatte machen die Form leichter:
Zargenkranz
Der Zargenkranz ist teilbar in zwei Hälften und wird durch Schrauben und Dübel in der richtigen Position gehalten:

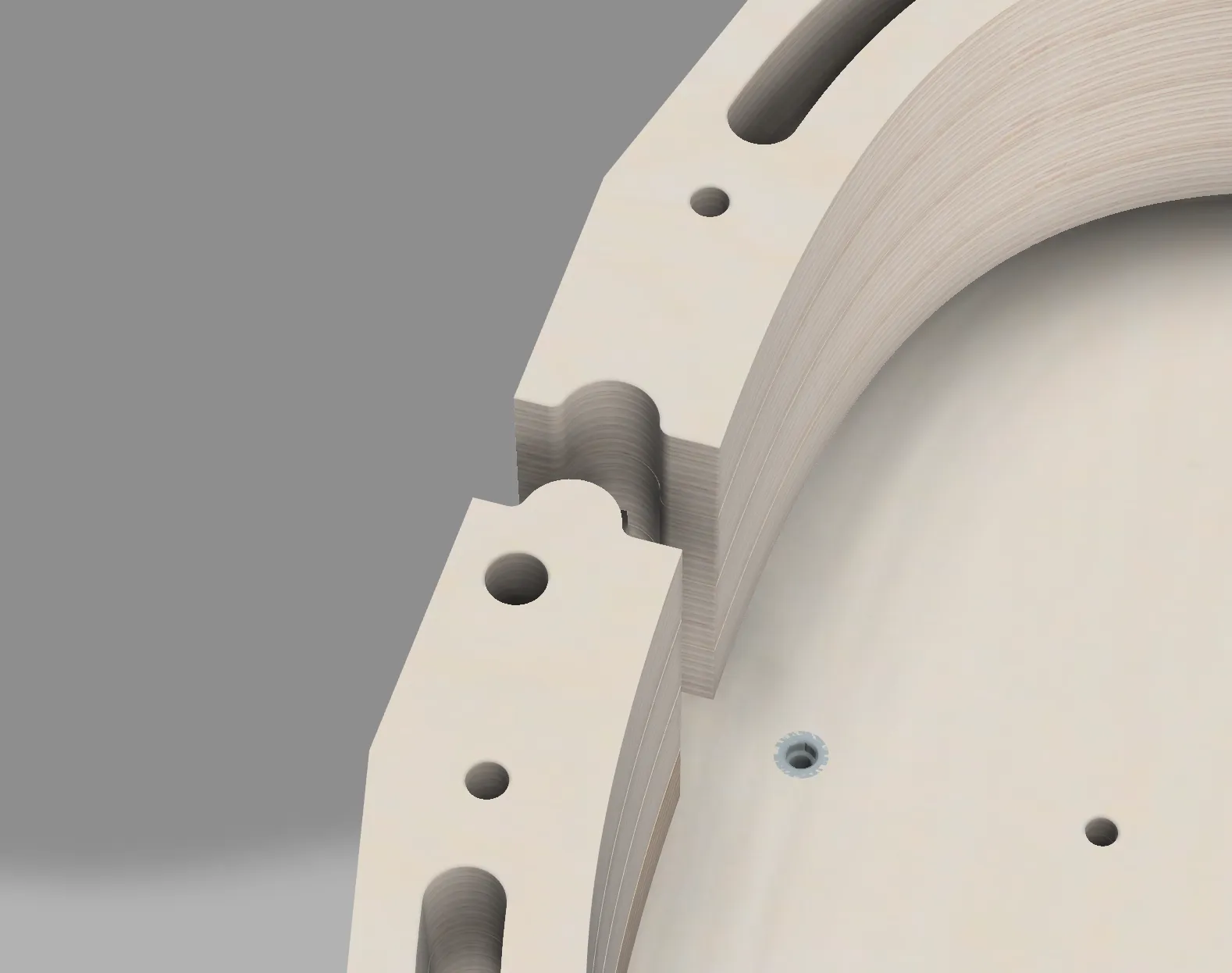

Durch Zentrierfräsungen werden die Hälften des Zargenkranzes immer exakt zusammengehalten:

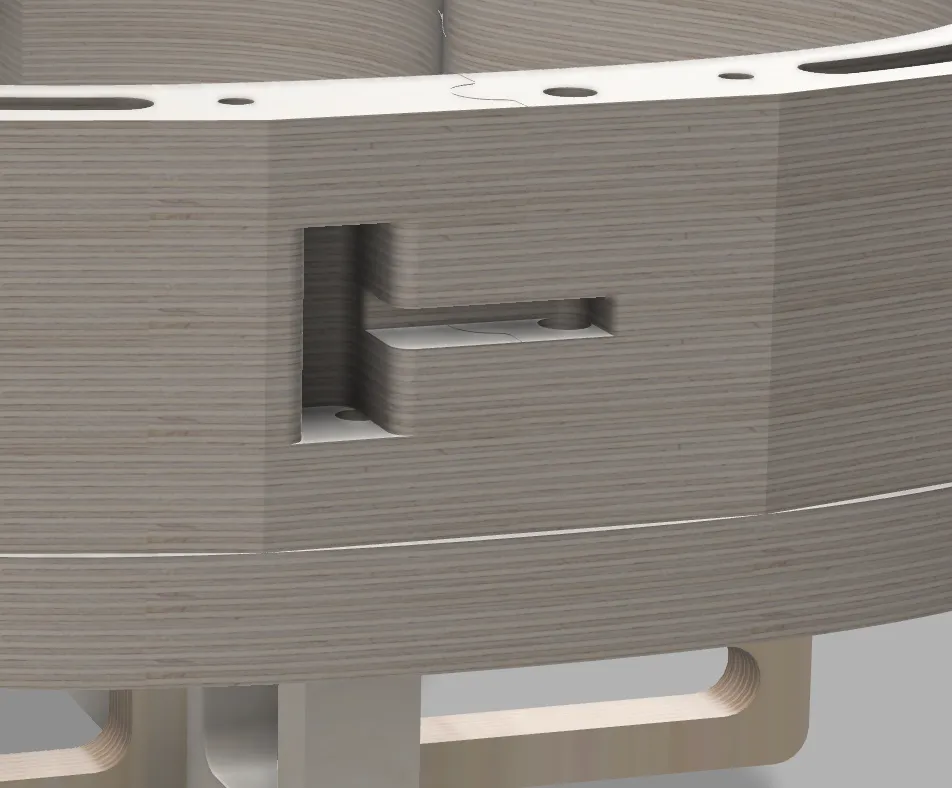

Die Verschraubung der beiden Hälften erfolgt “verdeckt”, so dass an allen Stellen Schraubzwingen angebracht werden können:

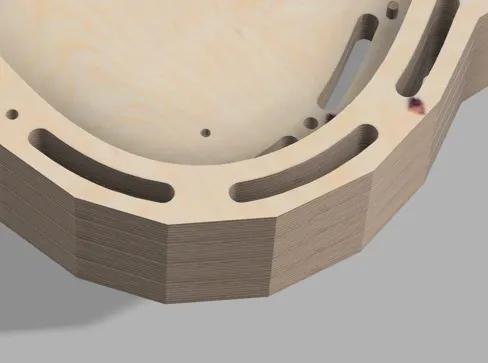

Die Aussenseite des Zargenkranzes folgt nicht der runden Kontur der Zargen sondern besteht aus tangentialen Flächen, um das Anbringen von Zwingen zu erleichtern:
An der Unterseite des Zargenkranzes erlaubt eine Aussparung dass die Decke überstehen kann:
Auf der Hals-Seite kann die Bauform über den Hals hinweg verschraubt werden:
Aussparungen am Rand des Zargenkranzes machen die Form leichter:
Halsunterlage
Die Halsunterlage kann an die Grundplatte angeschraubt werden. Durch die Längsplatte des Ständers kann der Halswinkel an verschiedene Deckenwölbungen angepasst werden:
Der Hals wird durch Dübel auf der Bauform arretiert und sicher an der richtigen Position gehalten:
